Kombination aus T DAVIT und PORTA BASE Gegengewicht überzeugt britischen Wartungsspezialisten
Für den Reparatur- und Wartungsspezialisten EM&I Alliance ist der Einsatz von ferngesteuerten Fahrzeugen auf Offshore-Öl- und Gasförderanlagen jetzt wesentlich einfacher geworden ‒ dank der Kombination aus T DAVIT und PORTA BASE Gegengewicht von REID Lifting zu einem starken Drehkransystem.
EINSATZORT
Offshore
KUNDE
DATUM
2021
PRODUKT
DER HINTERGRUND
EM&I Alliance bietet Reparatur- und Wartungsdienstleistungen für die Bereiche Öl, Gas und erneuerbare Energien an. Regelmäßig lässt das Unternehmen ferngesteuerte Unterwasserfahrzeuge ‒ sogenannte Unterwasser-ROVs (Remotely Operated Vehicles) ‒ und andere Hilfsgeräte von Bohrinseln aus starten. Diese führen über eine Versorgungsleitung Inspektions- und Reparaturarbeiten bis zu 30 Meter unter der Wasseroberfläche durch.
DIE HERAUSFORDERUNG
Da ein ROV und die dazugehörige Ausrüstung etwa 150 kg wiegen, nutzte EM&I Alliance in der Vergangenheit ein provisorisches Gerüst als Ankerpunkt für den benötigten Hebe- und Senkarm. Die Montage des Gerüsts war umständlich und zeitaufwendig. Außerdem erschwerte das schwere und sperrige Gerüst sowohl den Transport als auch das Umsetzen auf der Plattform selbst.
Das Unternehmen wünschte sich eine flexible Absenklösung, die leicht und mobil ist, um mit einem Hubschrauber oder einem Versorgungsschiff transportiert zu werden. Gleichzeitig sollte das Hebezeug die erforderliche Tragkraft mitbringen, um das Gewicht des Unterwasserfahrzeugs zu bewältigen. Weil das ROV in einer der extremsten Umgebungen Großbritanniens eingesetzt wird, legte die Firma zudem großen Wert auf die Robustheit und Korrosionsbeständigkeit der Hebeausrüstung.
DIE HEBELÖSUNG

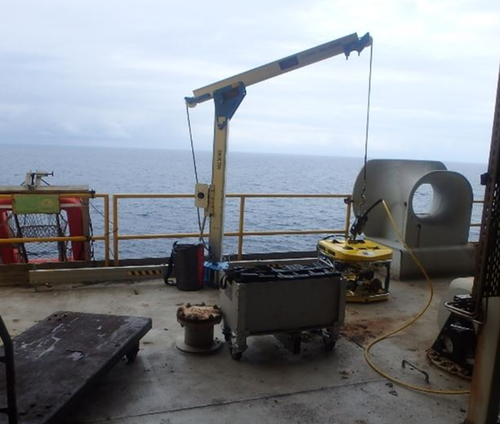

Auf der Suche nach einer kostengünstigen Lösung wandte sich EM&I Alliance an REID Lifting. Wir empfahlen eine Kombination aus unserem T DAVIT-Drehkran mit einer Doppelwinde und einem PORTA BASE Gegengewicht mit einer Tragfähigkeit von 600 kg. Diese leichte und praktische Kombination, die von unserem Vertriebspartner LHR Marine UK ausgeliefert wurde, lässt sich gut transportieren und ist vor Ort schnell montiert. Gleichzeitig bietet sie eine Verankerung für den T DAVIT, sofern kein fester Sockel vorhanden ist.

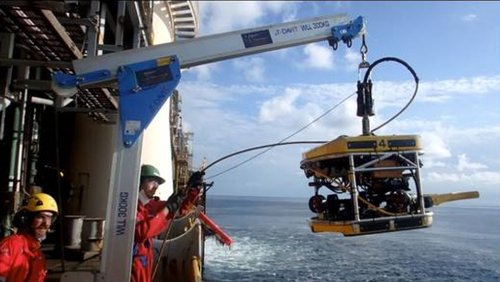

Der T DAVIT ist ein Derrick-Kran, der an beiden Enden des Trägerbalkens eine Seilscheibe zum Befestigen eines Windenseils oder Kabels hat. Mit einem Radius von 1,20 m und einer zulässigen Drehung von 270° kann er ein ROV leicht von der Plattform ins Meer absenken und wieder hochholen.
Entscheidend ist, dass der T DAVIT mit einem nach REID EN795: 2012 zertifizierten leichten und tragbaren PORTA BASE Gegengewicht-Fuss kombiniert wird. Mit nur fünf Komponenten und einem einfachen, zusammenklappbaren Lastenkorb, der leicht zu handhabende 20-kg-Gewichte aufnehmen kann, lässt sich das Davitkransystem in wenigen Minuten ganz ohne Spezialwerkzeug zusammenbauen. Die integrierten, feststellbaren Lenkrollen erleichtern das Manövrieren des Drehkrans, während justierbare Füße eine sichere Verwendung auch auf unebenem Boden ermöglichen.
Beide Elemente des Drehkransystems stellt REID Lifting aus eloxiertem und pulverbeschichtetem Aluminium her, um maximale Korrosionsbeständigkeit zu gewährleisten.
DAS FEEDBACK
David Mortlock, Chief Technical Officer, EM&I Alliance:
„Wir sind wirklich beeindruckt von der einfachen Montage und der Benutzerfreundlichkeit der Kombination aus T DAVIT und PORTA BASE Gegengewicht. Für vergleichbare Offshore-Arbeiten werden wir in Zukunft sicherlich weitere davon anschaffen.“
