Maßgeschneiderte Hebelösung für den Zugang auf verschiedenen Ebenen
Isotope Technologies Munich SE [ITM] wollte mehrere Abluftgeräte im ersten Stock eines Gebäudes mit beengten Platzverhältnissen installieren. Das Unternehmen wandte sich mit der Aufgabe an den REID Lifting-Vertriebspartner Mietservice Süß GmbH & Co. KG, der mit dem PORTA GANTRY eine geeignetes und leistungsfähiges Hebezeug bereitstellte.
EINSATZORT
Garching bei München
DATUM
2021
PRODUKT
Der Hintergrund
Isotope Technologies Munich SE [ITM] ist ein biotechnologisches und radiopharmazeutisches Unternehmen in Garching bei München. Es entwickelt und produziert therapeutische Radiopharmazeutika und Radioisotope für den weltweiten Einsatz in der Krebsbehandlung. Mehrere neue Abluftgeräte sollten im ersten Stock der radiopharmazeutischen Forschungsabteilung von ITM installiert werden.
Die Herausforderung
Der Platz innerhalb des ITM-Gebäudes ist begrenzt. Sowohl der kleine Kran für das Heben der Abluftgeräte als auch die Abluftgeräte selbst mussten vom Erdgeschoss in den ersten Stock transportiert werden. Dies war nur durch den 6 m breiten Aufzugsschacht möglich. Außerdem liegen die beiden Seiten des Aufzugsschachtes auf verschiedenen Ebenen ‒ jeweils mit geringer Deckenhöhe. Daher benötigte ITM eine Hebevorrichtung, die an diese unterschiedlichen Ebenen angepasst werden und bis zu 3.000 kg auf engstem Raum heben kann.
Die Hebelösung
ITM wandte sich an REID Liftings Vertriebspartner Mietservice Süß GmbH & Co. KG. Dieser empfahl eine Kombination aus zwei 3.000 kg schweren PORTA GANTRY A-Rahmen, die zum Portalkran kombiniert den kleineren Krahn mit 2.900 kg und die Abluftgeräte heben konnten.
Da der Höhenunterschied zwischen den beiden Stockwerken 7 m beträgt, mietete ITM zwei A-Rahmen von REID Lifting: einen kleineren und einen größeren. Diese wurden mit einem 8,4 m langen Aluminiumträger gekoppelt, um den 6 m breiten Aufzugsschacht zu überbrücken. Da man beim PORTA GANTRY Portalkran-System Träger und A-Rahmen austauschen kann, war es möglich, eine maßgeschneiderte Lösung aus zwei Standardportalen zusammenzustellen, die REIDs Vertriebspartner bereits auf Lager hatte.
Jeder der PORTA GANTRY A-Rahmen ist mit Löchern ausgestattet, mit denen die Höhe stufenweise eingestellt werden kann. Der kleinere A-Rahmen wurde in einer der höheren Einstellungen und der größere A-Rahmen in der kleinsten Einstellung aufgebaut. So konnte gewährleistet werden, dass der Trägerbalken waagerecht ist, bevor der Hebevorgang durchgeführt wurde.
Zusammen mit diesem maßgeschneiderten System hat REID Lifting zwei Master Link-Laufkatzen geliefert, die für Hebevorgänge besonders geeignet sind. Durch den Einsatz der beiden Laufkatzen entstand ein zusätzlicher Hebepunkt am PORTA GANTRY, welcher die Sicherheit weiter erhöht hat.

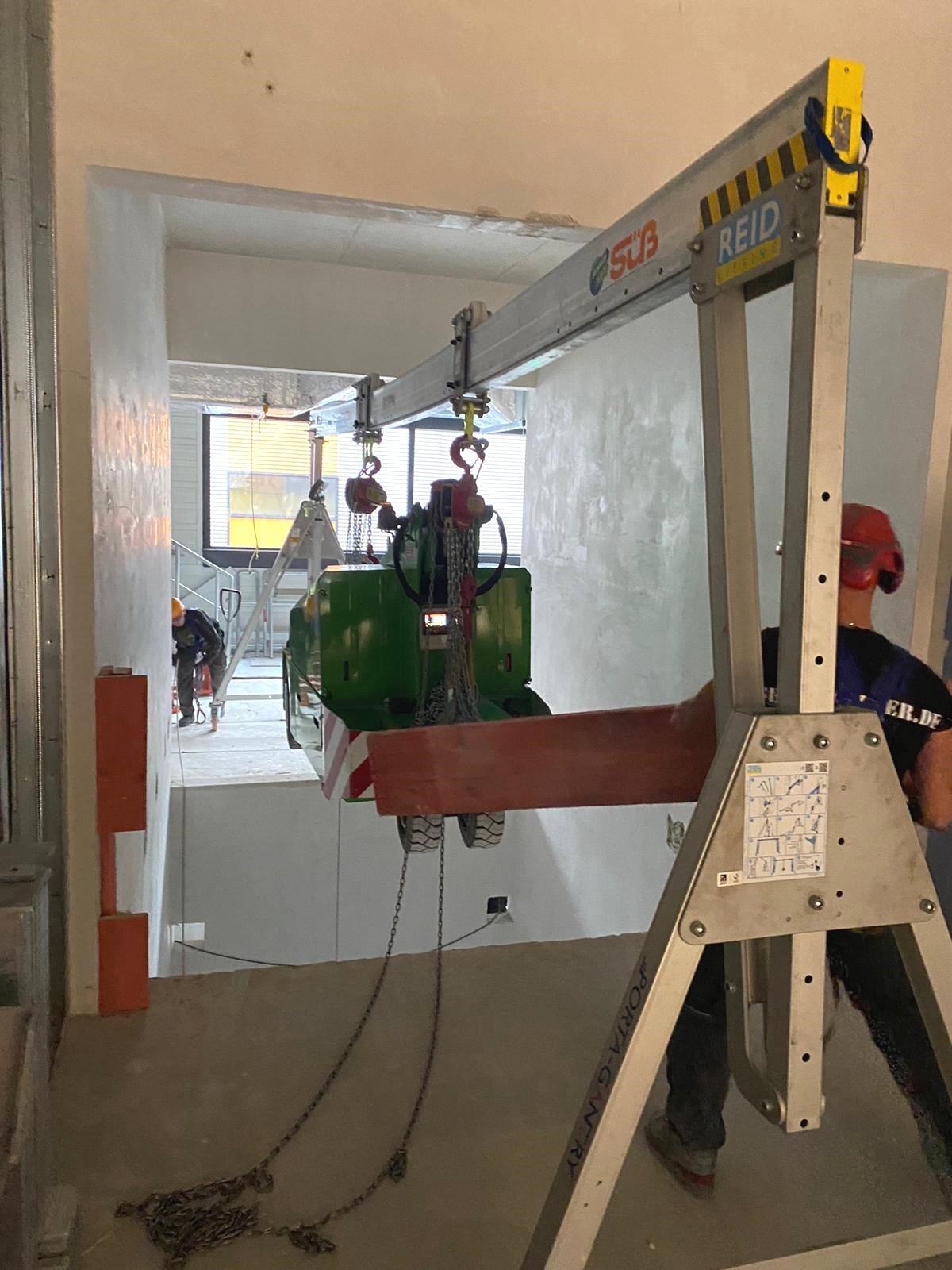

Die geringe Deckenhöhe im ITM-Gebäude stellte den PORTA GANTRY vor Herausforderungen.

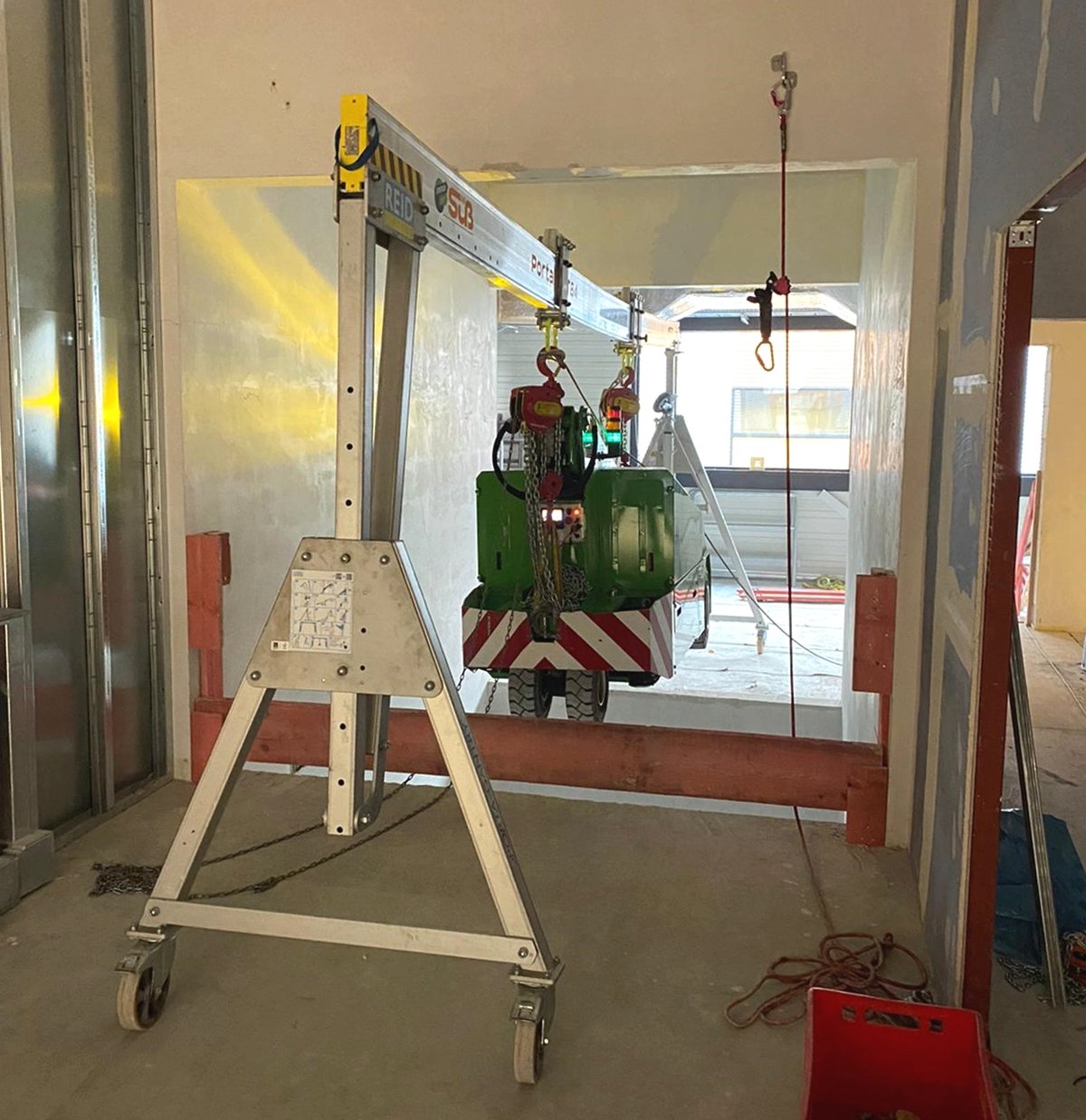

Der PORTA GANTRY-Portalkran konnte die schweren Lasten sicher heben.

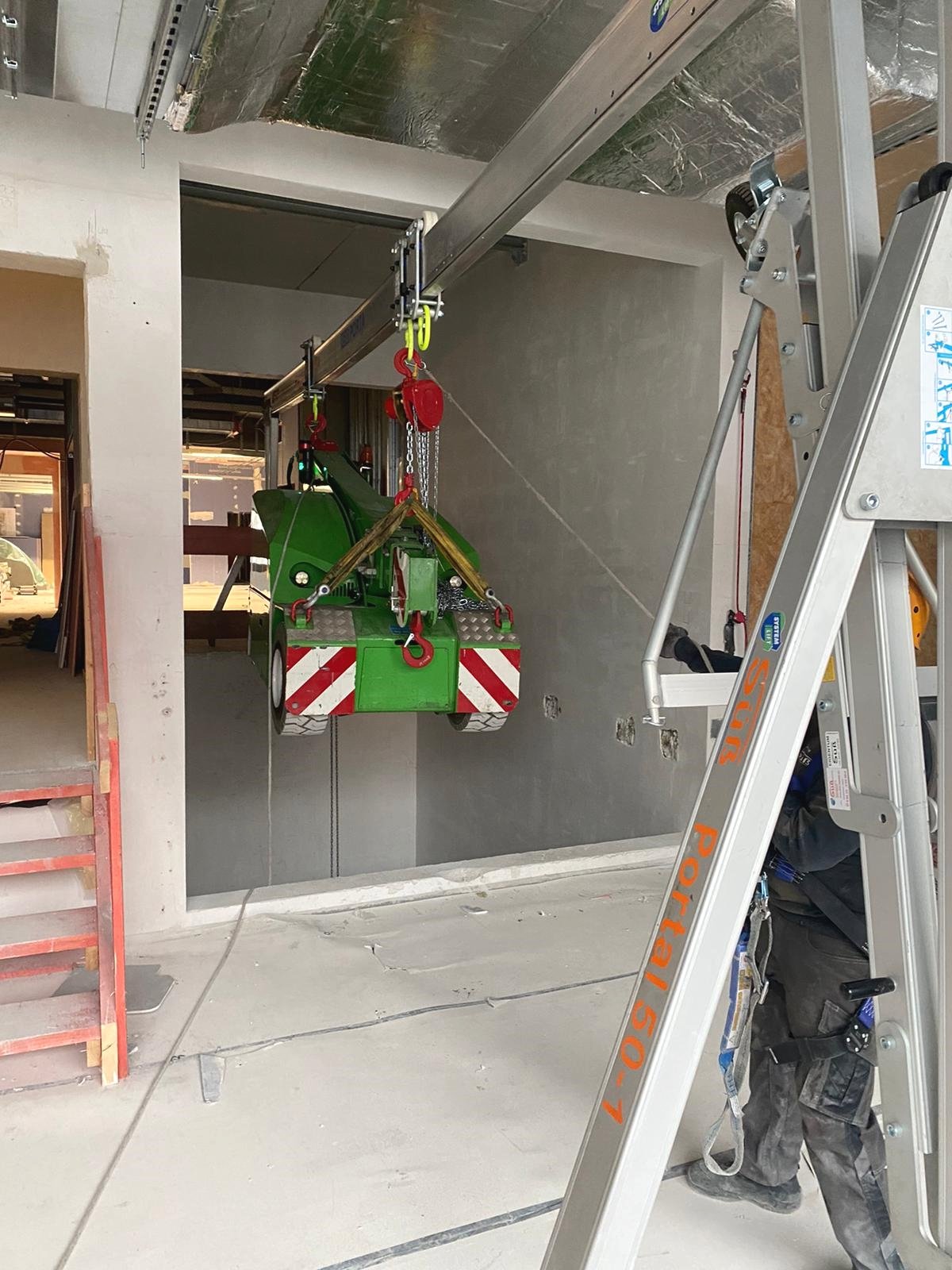

So konnte der Aluminium-Portalkran den Kleinkran und die Abluftanlagen sicher vom Erdgeschoss durch den Aufzugsschacht nach oben heben und dann kontrolliert am Trägerbalken entlang im ersten Stock absetzen.
Das Feedback
Isotope Technologies Munich SE [ITM] war beeindruckt davon, wie leicht und einfach es ist, den PORTA GANTRY-Portalkran zu montieren und dass er gleichzeitig stabil genug ist, um den kleineren Kran und die Abluftgeräte zu heben. Damit konnte das Einsatzteam trotz der schwierigen Bedingungen innerhalb des Gebäudes die Aufgabe zuverlässig und sicher bewältigen. Die Kombinationsmöglichkeit verschieden großer A-Rahmen macht den PORTA GANTRY 3.000kg Portalkran von REID Lifting zur idealen Hebelösung für Einsätze wie diesen.
